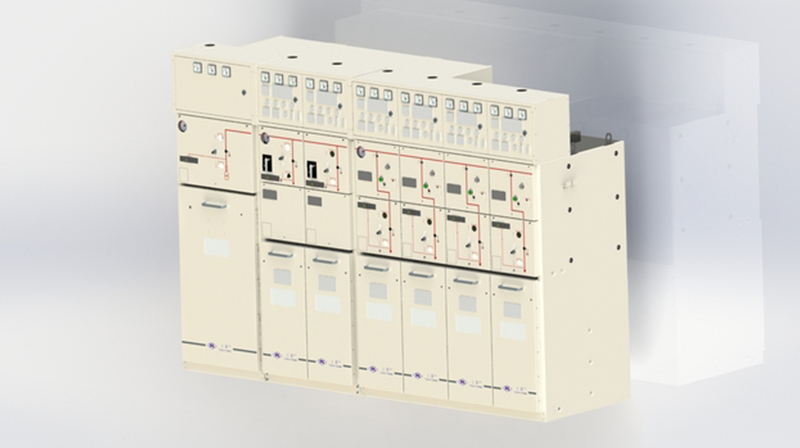

产品描述
技术参数
1、结构简单、性能可靠、免维护，与DTU配合，可构筑自动化系统，方便实现保护、测量、控制及通信功能，自动实现接地故障、短路故障的检测和处理。
2、三工位负荷开关触头采用抗熔焊能力强的铜钨合金材料，有效保证开关的开断关合能力。
3、灭弧栅采用优质材料，灭弧能力强，转移电流开断能力高达1750A。
4、采用一系列防凝露措施有效解决环网柜凝露问题。
5、气箱气体年泄漏率小于0.05%。
主要技术参数
序号 | 项目名称 | 单位 | 参数值 | ||
1 | 额定电压 | kV | 12 | ||
2 | 额定频率 | Hz | 50 | ||
3 | 额定电流 | 负荷开关柜、断路器柜 | A | 630 | |
组合电器柜 | 125 | ||||
4 | 额定短时工频耐受电压(1min,有效值) | 隔离断口、真空断口 | kV | 48 | |
相间、相对地 | 42 | ||||
辅助和控制回路 | 2 | ||||
5 | 额定雷电冲击耐受电压(峰值) | 隔离断口、真空断口 | kV | 85 | |
相间、相对地 | 75 | ||||
6 | 局部放电水平 | pC | ≤10 | ||
7 | 额定短时耐受电流（除组合电器柜） | kA | 20 | ||
8 | 额定峰值耐受电流（除组合电器柜） | kA | 50 | ||
9 | 额定短路持续时间（除组合电器柜） | s | 4 | ||
10 | 额定短路开断电流 | kA | 20 | ||
11 | 额定短路开断电流开断次数 | 次 | 30 | ||
