产品描述
技术参数

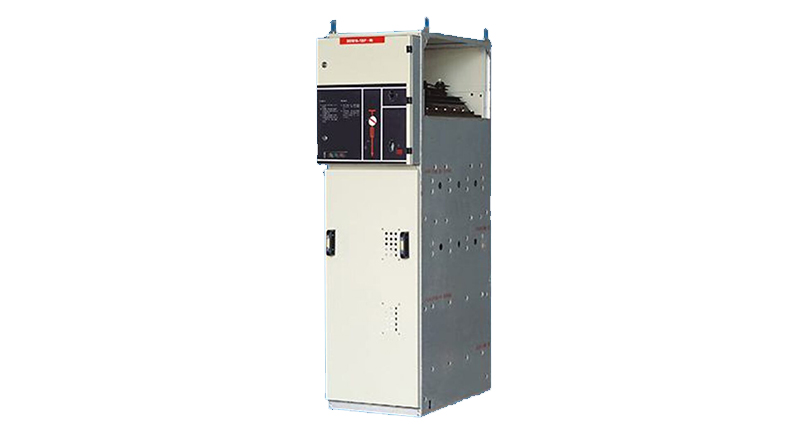

1、环网柜由模块化结构组成，开关采用高性能SF6负荷开关及固封极柱真空断路器。
2、产品具有拼柜方便、体积小巧、操作安全、运行可靠、重量轻、外型美观、长寿命、无污染、少维护等特点，广泛运用于二次变电站、工矿企业、商场、机场、住宅小区等场合。
3、柜体采用敷铝锌板经数控机床加工后铆接而成，防护等级达IP4X，具有可靠的机械联锁和防误操作功能。
主要技术参数
序号 | 项目名称 | 单位 | 参数值 | ||
1 | 额定电压 | kV | 12 | ||
2 | 额定频率 | Hz | 50 | ||
3 | 额定电流 | 负荷开关柜、断路器柜 | A | 630 | |
|
| 组合电器柜 |
| 125 | |
4 | 额定短时工频耐受电压(1min,有效值) | 隔离断口、真空断口 | kV | 48 | |
|
| 相间、相对地 |
| 42 | |
|
| 辅助和控制回路 |
| 2 | |
5 | 额定雷电冲击耐受电压(峰值) | 隔离断口、真空断口 | kV | 85 | |
|
| 相间、相对地 |
| 75 | |
6 | 局部放电水平 | pC | ≤20 | ||
7 | 额定短时耐受电流（除组合电器柜） | kA | 20 | ||
8 | 额定峰值耐受电流（除组合电器柜） | kA | 50 | ||
9 | 额定短路持续时间（除组合电器柜） | s | 4 | ||
10 | 额定短路开断电流 | kA | 20 | ||
11 | 额定短路开断电流开断次数 | 次 | 30 | ||
