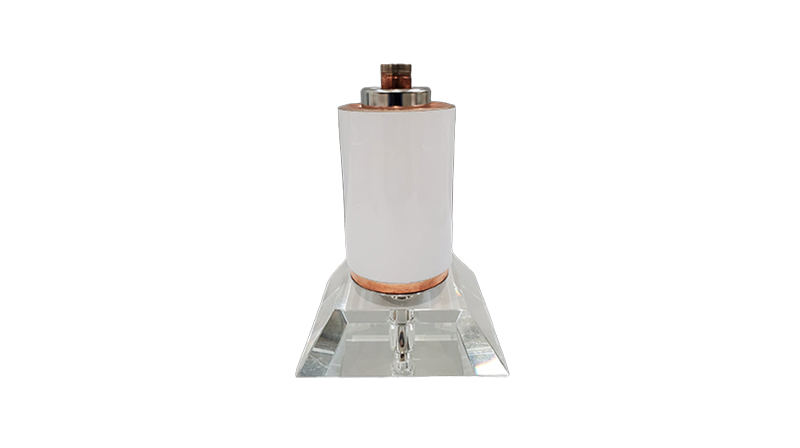

VI012251真空灭弧室

真空灭弧室 - 真空灭弧室

产品描述

技术参数


1、该真空灭弧室主要用于开关柜、充气柜产品,结构紧凑，产品性能稳定;

2、动、静触头等核心零件采用9轴5联动铣车复合加工中心自动化上下料加工，加工精度高，零件一致性好;

3、波纹管封接面采用带斜度的专利型设计，封接应力小，焊接可靠，机械性能稳定 ;

4、绝缘性能优异，真空度达到10-5Pa;

5、不锈钢零件采用电抛光工艺及不锈钢直接镀金工艺，封接可靠，性能稳定。


主要技术参数

序号

项目

单位

参数

1

额定电压

kV

12

2

额定电流

A

1250

3

额定工频耐受电压

kV

42/48

4

额定雷电冲击耐受电压

kV

75/85

5

额定频率

Hz

50

6

额定短路开断电流

kA

25

7

额定短路开断电流开断次数

次

50

8

机械寿命

次

30000

9

触头开距

mm

8±1

10

触头自闭力

N

90±20

11

触头反力

N

200±30

12

额定触头压力

N

2400±200

13

额定触头压力下限时的回路电阻

μΩ

≤15

14

允许储存期

年

30

15

灭弧室尺寸

mm×mm

φ85×165
